VRIJESCHOOL – Meetkunde (4-8)

.

Alexander Strakosch: ‘Geometrie durch übende Anschauung’
blz. 30 t/m 33

Over de driehoek

Met minder dan drie rechte lijnen is het niet mogelijk een gesloten figuur te maken. Daarom is de driehoek de eenvoudigste figuur. Maar wanneer je deze nader bekijkt, blijkt dat ze tegelijkertijd m.b.t. haar eigenschappen en haar relaties tot het hele vlak, het meest uitgebreid is.

Kijken we nog eens naar dit regelmatige cirkelveld:

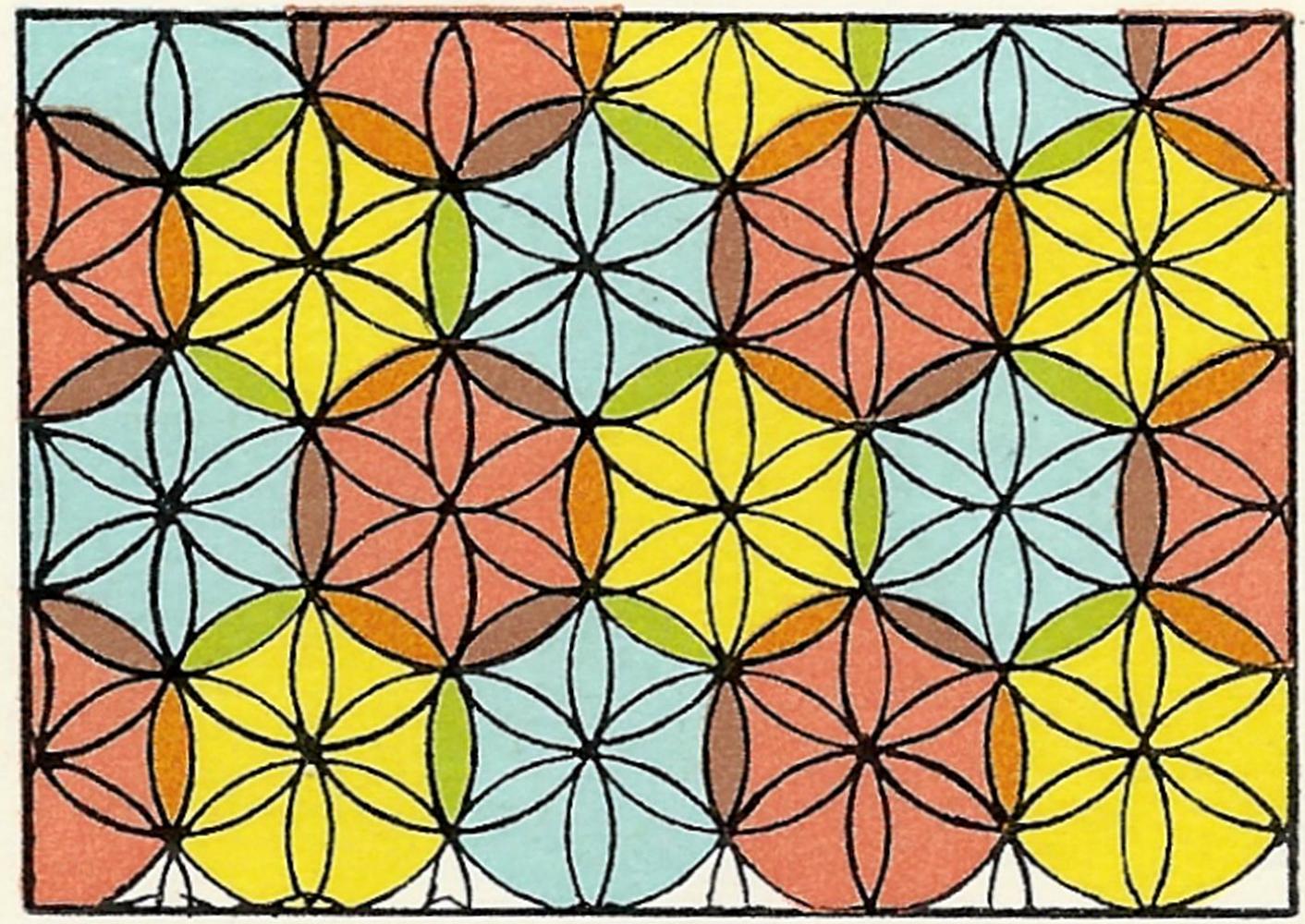

meetkunde-49








dan zien we eerst alleen maar cirkels.Doordat deze er zijn, zijn er ook overal driehoeken:

meetkunde-strakosch-6-5









Op het eerste gezicht zie je zulke driehoeken die de rechte lijnen als zijde hebben die je vanuit een punt van een ‘klein blad’ naar de andere kan trekken. Daar sluit zo’n lijn in dezelfde richting aan bij een volgende en heel het vlak vertoont zich als overdekt met drie paar parallel getrokken lijnen die met elkaar allemaal hoeken van 60º vormen. Voor de lengte van een zijde kun je een veelvoud van ‘kleine blaadjes’ nemen, ook van ‘grote’, steeds krijg je driehoeken met gelijke hoeken, gelijke zijden, de een aan de ander. Zo kun je met gelijkzijdige driehoeken heel het vlak opvullen, zonder dat er ruimte overblijft.
Verrassend is het echter, wanneer je merkt, dat dit ook voor gelijkbenige driehoeken geldt, zelfs voor heel onregelmatige.
In het eerste geval staat het veld loodrecht t.o.v. van de basislijn van de gelijkbenige driehoeken die in de lengte getekend zijn.
Vergelijk deze tekeningen:

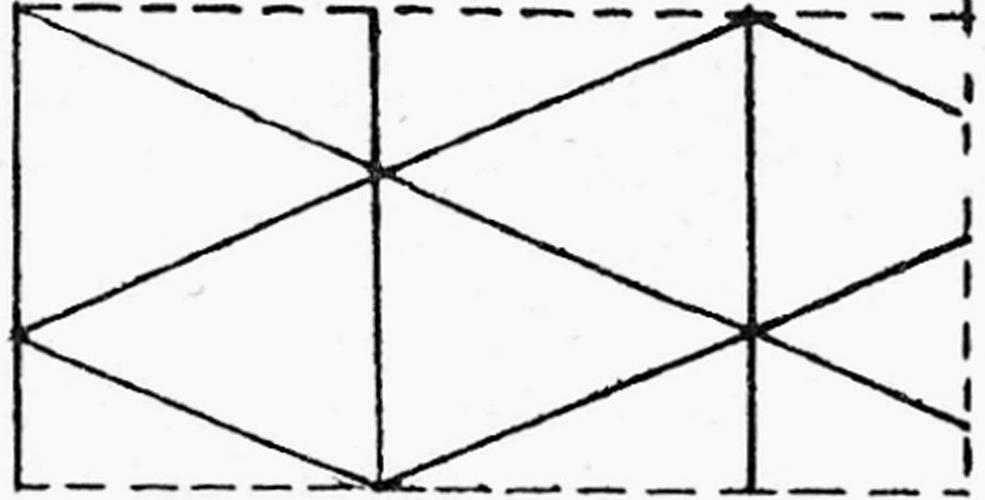

meetkunde-strakosch-6-6

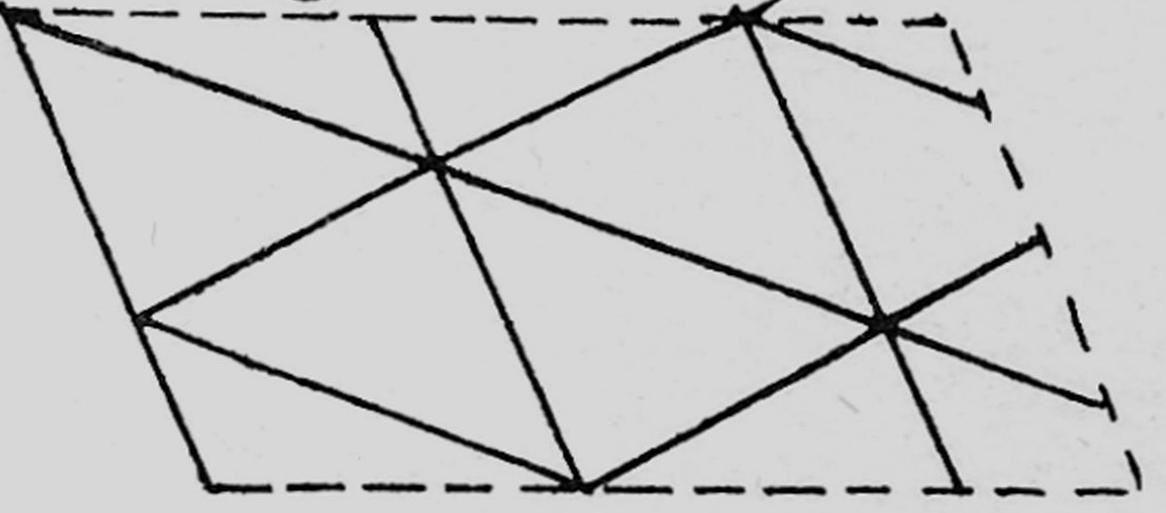

meetkunde-strakosch-6-7









Bij deze laatste is het veld in de lengte getrokken en bovendien schuin vervormd, maar nog steeds bedekken de niet-gelijkzijdige-niet gelijkbenige driehoeken samenhangend het hele vlak.

Kijken we naar een gelijkzijdige driehoek in een cirkelveld op de volgende 3 tekeningen:

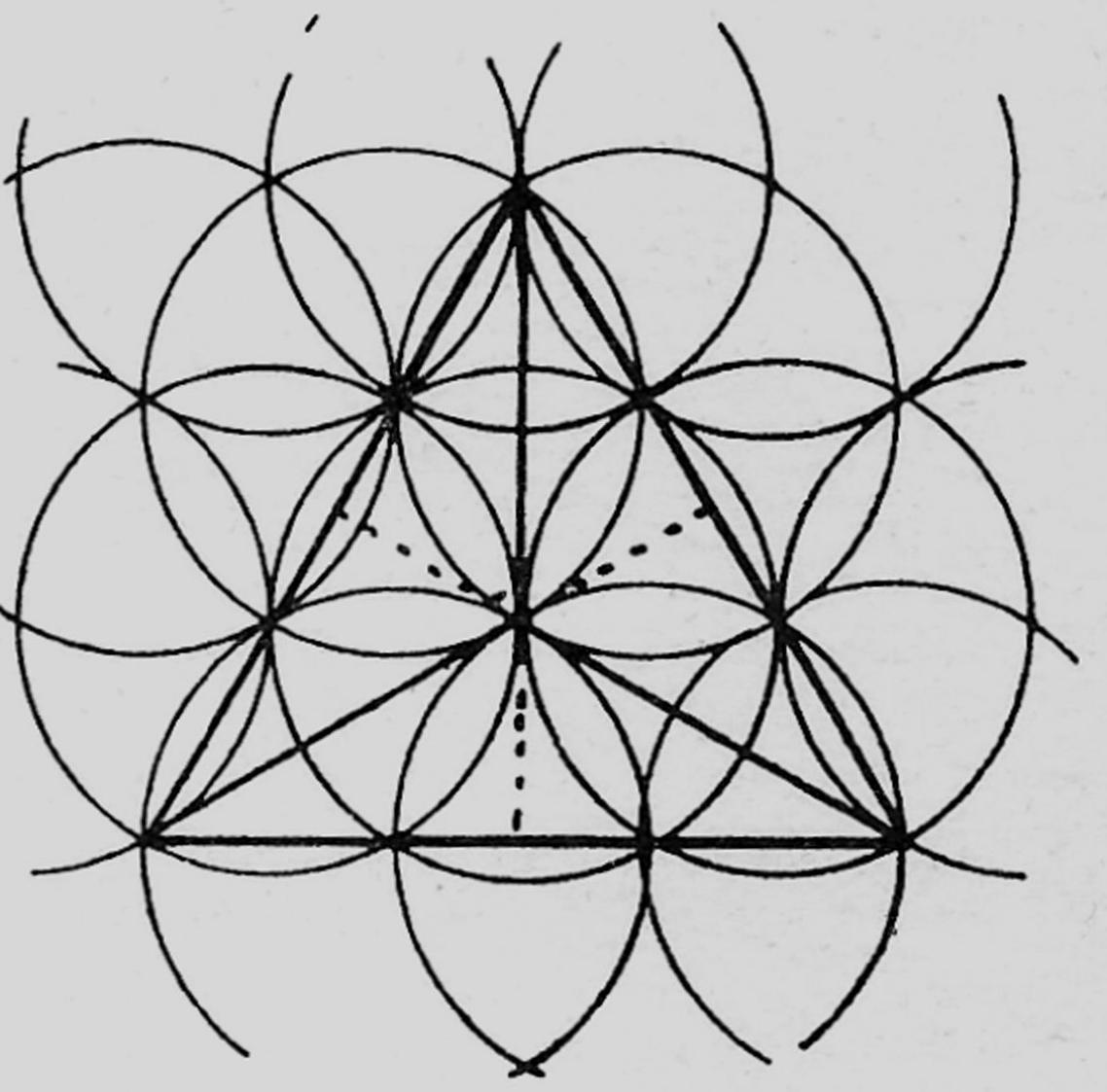

meetkunde-strakosch-6-8meetkunde-strakosch-6-9meetkunde-strakosch-6-10









































en trekken de hoogtelijnen (dat zijn zoals bekend de loodlijnen die vanuit een hoekpunt op de tegenoverliggende zijde neergelaten worden), dan zien we:

1.De drie hoogtelijnen van een driehoek snijden elkaar in een punt, waarbij ieder de beide andere in de verhouding 1 : 2 deelt, een deel is dus  1/3 , het andere   2/van de hoogte.
In deze tekening bij de ‘kleine blaadjes’ te zien:

meetkunde-strakosch-6-8















2.De op het midden van iedere zijde opgerichte loodlijnen: middelloodlijnen snijden zich in 1 punt. Omdat ze ook door het er tegenoverstaande hoekpunt gaan, vallen ze samen met de hoogtelijnen en er vindt dezelfde verdeling plaats. Het snijpunt is overal even ver van de hoekpunten verwijderd, dus middelpunt van de omgeschreven cirkel. Ieder punt van een middelloodlijn is van de eindpunten van de zijde die erbij hoort, even ver verwijderd, omdat hij als top van een gelijkbenige driehoek gezien kan worden:

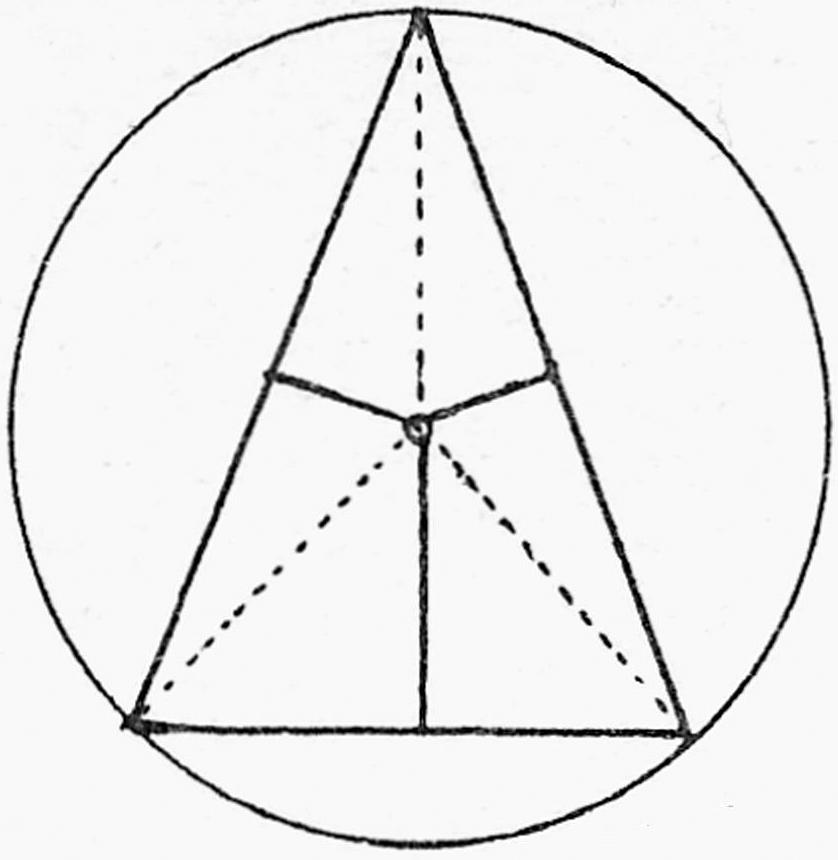

meetkunde-strakosch-8-2













3.De rechte lijnen die het  midden  van een zijde met het daar tegenover liggende hoekpunt verbinden, hebben de eigenschap dat zij elke parallel aan deze getrokken rechte lijn halveren. Ze heten zwaartelijn.

4. Je kan ook nog rechte lijnen trekken die iedere hoek doormidden delen. Ook deze snijden elkaar in een punt en hebben dezelfde verdelingsverhouding als de andere lijnen. Hun snijpunt ligt even ver van de lijnen af, dus is dat het middenpunt van de ingeschreven cirkel.*

*Je vindt de raakpunten als je vanaf het middenpunt op iedere zijde een loodlijn neerlaat. – De tekeningen:

meetkunde-strakosch-6-8meetkunde-strakosch-6-9

meetkunde-strakosch-6-10











laten steeds een gelijkzijdige driehoek zien, maar in verhouding tot het cirkelveld met verschillende zijdegrootte: 2 grote bladeren, 4 kleine en 3 kleine blaadjes.

.

Daaruit kan geconcludeerd worden:
In een gelijkzijdige driehoek vallen
1. de hoogtelijnen,
2. de middelloodlijnen,
3. de zwaartelijnen,
4. de hoekdeellijnen samen en snijden elkaar in een  punt, waarbij ze zich t.o.v. elkaar verhouden als 1/3  : 2/kortweg in de verhouding  2/3.

5. In deze tekening:

meetkunde-strakosch-6-11













|

staat een gelijkzijdige driehoek met de omgeschreven cirkel en de cirkel die door het midden van de zijden, door de voetpunten van de hoogtelijnen en door de voetpunten van de middelloodlijn gaat. (Ook al vallen hier deze punten alle drie op een en dezelfde zijde, dan is het toch nuttig, dit feit te weten. Deze laatste cirkel heeft bij de gelijkzijdige driehoek ook de eigenschap, elk van de drie zijden in een punt, het middelpunt te raken. Het is een zgn. ingeschreven cirkel. Deze cirkel: zie volgende tekening:

meetkunde-strakosch-6-8
gaat ook door de halveringspunten van het deel van de hoogtelijn (nl. vanaf het middelpunt van de ingeschreven cirkel) die naar een hoek loopt. De verbindingslijnen van deze punten vormen een gelijkzijdige driehoek, die van de middelpunten van de zijden een tweede, beide driehoeken samen een hexagram.

De straal van de ingeschreven cirkel is een derde van de hoogtelijn. Wanneer je de lijn die de zijde doormidden deelt  60º draait in de richtinhg van de pijl:

meetkunde-strakosch-6-11









om het gemeenschappelijke middelpunt van de beide cirkels, dat echter tegelijkertijd het doorsneepunt van alle drie de lijnen die de zijde delen is, dan valt deze op de richting van de volgende deellijn.
Omdat de straal van de omgeschreven cirkel dubbel zo groot is als die van de ingeschreven cirkel en omdat het deelpunt van iedere zwaartelijn op de binnencirkel ligt, is bij de gelijkzijdige driehoek ieder punt van de binnencirkel vanaf het middenpunt net zo verwijderd als vanaf de buitencirkel. Dat zie je bijv. aan de dubbel getrokken lijn.
Dit feit kan ook zo worden verwoord:
Wanneer je de zwaartelijnen verlengt tot ze de omtrek snijden, dan is de afstand tussen deze punten en het gemeenschappelijke snijpunt van alle drie deze lijnen dubbel zo groot als de afstand van dit gemeenschappelijke snijpunt vanaf ieder punt waarin de zwaartelijn de binnencirkel snijdt.

Dat mag vanzelfsprekend lijken, er wordt toch op iets gewezen waarvan de betekenis later zal blijken.

Er liggen dus in een gelijkzijdige driehoek twaalf punten op de omgeschreven cirkel waarvan het middelpunt tegelijkertijd het middelpunt is van een ingeschreven cirkel:
1.de middelpunten van de zijden die steeds gelijk zijn aan de voetpunten van de middelloodlijnen;
2.de voetpunten van de hoogtelijnen;
3.de middelpunten van het bovenste gedeelte van de hoogtelijnen;
4.de punten waar dezwaartelijnen doorheen gaan naar de cirkel.

Omdat bij een gelijkzijdige driehoek de hoogtelijnen de zijden doormidden delen, vallen op iedere zijde deze twee punten samen, vormen een dubbelpunt. net zo vallen de net genoemde punten waardoorheen de zwaartelijnen naar de cirkel gaan, samen met de halveringspunten van de grotere stukken van de hoogtelijnen, omdat de hoogtelijnen tegelijkertijd zwaartelijnen zijn  Er zijn dus weer drie dubbelpunten, in totaal dus twaalf punten.

*

Hoe liggen de verhoudingen bij de gelijkbenige driehoek met deze karakteristieken of bijzondere punten en de cirkel met de twaalf punten.

Teken je in een en dezelfde gelijkbenige driehoek:
1.de hoogtelijnen,
2. de middelloodlijnen,
3.de zwaartelijnen
4.de hoekdeellijnen

dan kun je vaststellen, dat de drie rechte lijnen van iedere groep zich in 1 punt snijden, maar de snijpunten vallen niet meer samen, ze liggen naast elkaar, echter allemaal op de hoogtelijn naar de basis:

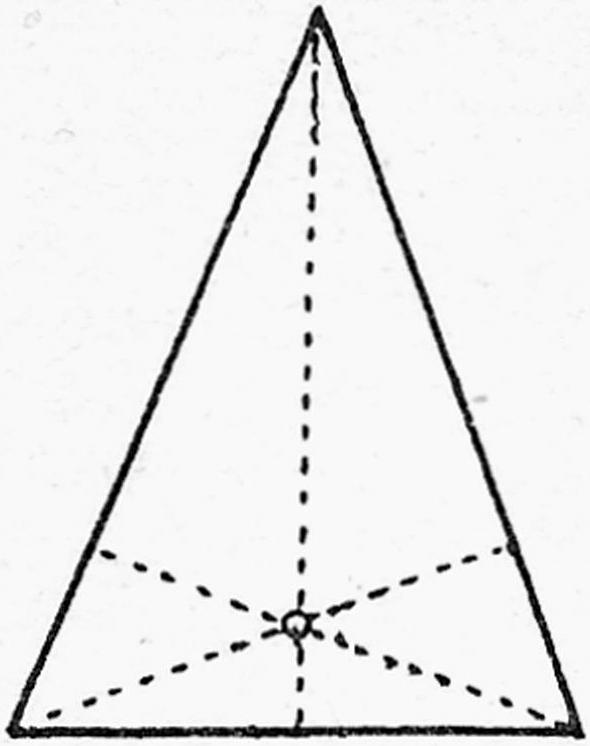

meetkunde-strakosch-8-1meetkunde-strakosch-8-2meetkunde-strakosch-8-3meetkunde-strakosch-8-4

.

De cirkel met de twaalf punten heeft het middelpunt op de hoogtelijn. Van binnenuit raakt deze echter de zijden van de driehoek niet meer, maar snijdt deze op de middens en in de voetpunten van de hoogtelijnen. Alleen de basis raakt hij van binnenuit:

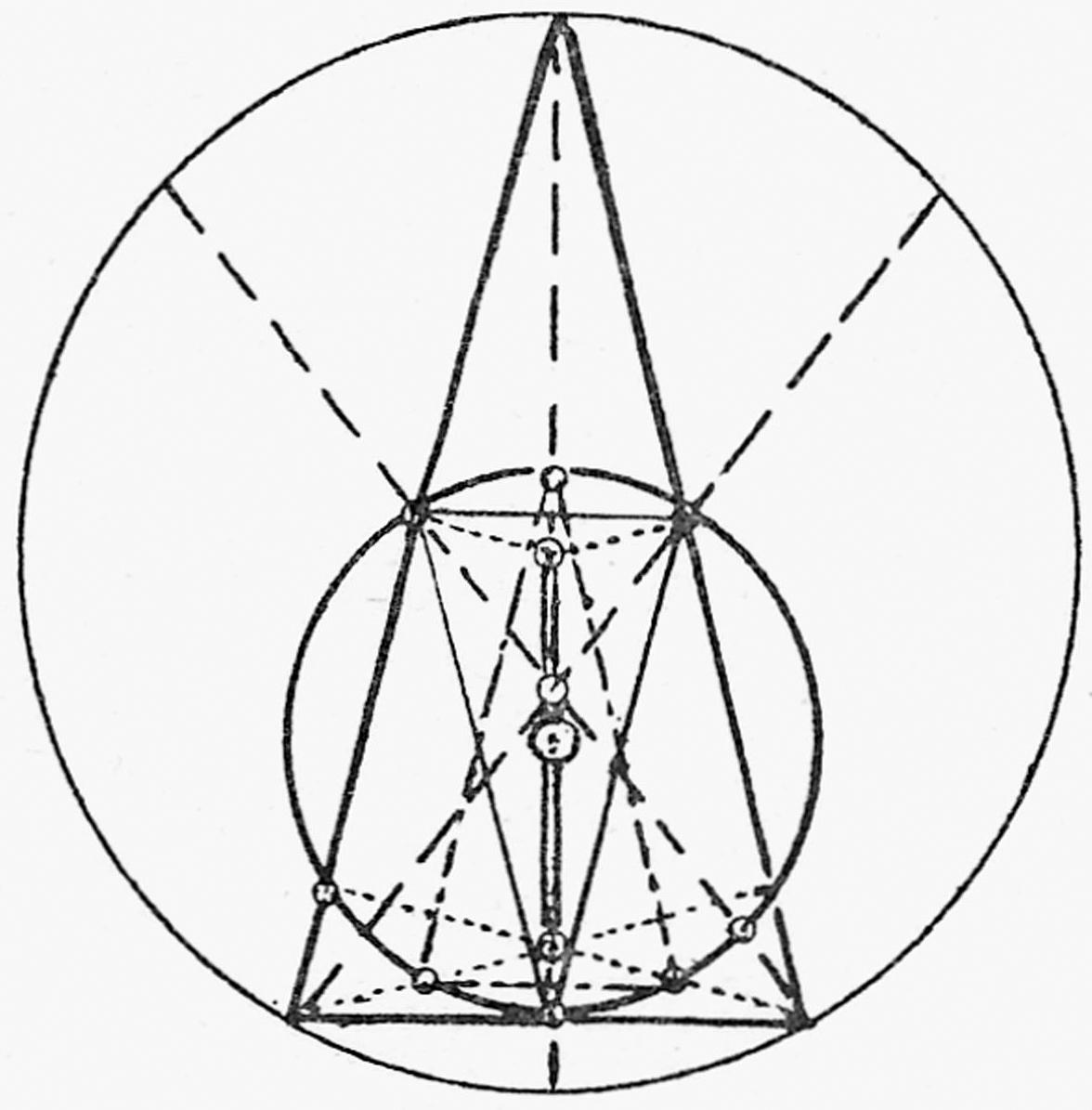

meetkunde-strakosch-8-7

.

dus dit punt is wèl een dubbelpunt. Ook hier deelt het snijpunt van de zwaartelijn deze in de verhouding 2/3.

De zojuist uitgetekende relatie kan zo worden uitgesproken: de afstand van het snijpunt van de zwaartelijnen van hun snijpunten naar de cirkel met de twaalf punten is half zo groot als de afstand van het snijpunt van de zwaartelijnen naar de cirkelomtrek.

Het onderste punt van de cirkel met de twaalf punten moet hier dubbel tellen
1.als middelpunt van de zijde (en tegelijkertijd als voetpunt van een middelloodlijn).
2.als voetpunt van een hoogtelijn.

Het bovenste punt van de cirkel moet ook dubbel tellen:
1.als middelpunt van het bovendeel van de hoogtelijn,
2.als doorsnijdingspunt van een zwaartelijn door de cirkel die de middens van de zijden verbindt.
De overige acht punten liggen gescheiden, ieder op vier stralen die uit iedere onderste hoek komen.

Het middelpunt van de cirkel met de twaalf punten ligt op de hoogtelijn die bij de basis hoort en wel zo in het midden tussen de snijpunten van de drie hoogtelijnen en die van de drie middelloodlijnen.

Hoe is de verhouding nu tussen de beide driehoeken waaruit in deze tekening het hexagram gevormd kon worden?

meetkunde-strakosch-6-8

De hoeken van die driehoek die dezelfde positie heeft als de hoofddriehoek (tophoek naar boven) liggen op de halveringspunten van het bovenste deel van de hoogtelijn, de hoeken van de andere die op zijn tophoek staat, liggen op de halveringspunten van de driehoekszijden. De zijden van beide driehoeken zijn parallel aan een van de driehoekszijden.

De zwaartelijnen van de hoofddriehoek zijn tegelijkertijd de zwaartelijnen van een van de beide ingeschreven driehoeken en wel deze, die de tegenovergestelde positie heeft als de hoofddriehoek: dat was voor de gelijkzijdige driehoek vanzelfsprekend, maar het is toch belangrijk erop te wijzen dat deze verhouding blijft bestaan.

Dan zijn er nog de vragen:
1.Bij de gelijkzijdige driehoek zijn alle snijpunten van de speciale rechte lijnen samengevallen, bij de gelijkbenige driehoek is dit niet meer het geval. Is er nog een samenhang?
2.Bij de gelijkzijdige driehoek is de verhouding van de verdeling van deze lijnen  1/3  : 2/3.
Gaat deze verhouding helemaal verloren?

Deze tekening:

meetkunde-strakosch-8-7

laat zien dat alle drie de snijpunten op de hoogtelijn naar de basis liggen: het bovenste is van de middelloodlijnen (tegelijkertijd middelpunt van de cirkel), dan dat van de zwaartelijnen en ten slotte het snijpunt van de hoogtelijnen. De afstand van de beide laatstgenoemde punten tussen elkaar is precies dubbel zo groot, als de afstnad van de beide eerste. De verhouding  2/3. tot  1/komt hier dus op deze manier tevoorschijn.

Een bijzonder geval is een gelijkbenige driehoek, waarvan de benen een rechte hoek vormen. De tophoek is dan tegelijkertijd het snijpunt van de drie hoogtelijnen waarvan er zelfs twee samenvallen met de benen. Om de verhouding van de twaalf punten helder te krijgen, is het aan te bevelen, als vooroefening een gelijkbenige driehoek te bekijken, waarvan de overstaande hoek een beetje kleiner is dan een rechte hoek en dan pas de gelijkbenige rechthoekige driehoek. Op deze manier kun je goed volgen welke punten op elkaar vallen.
Het uitvoeren hiervan wordt aan de oefenende lezer overgelaten.
