VRIJESCHOOL – Meetkunde (4-4)

.

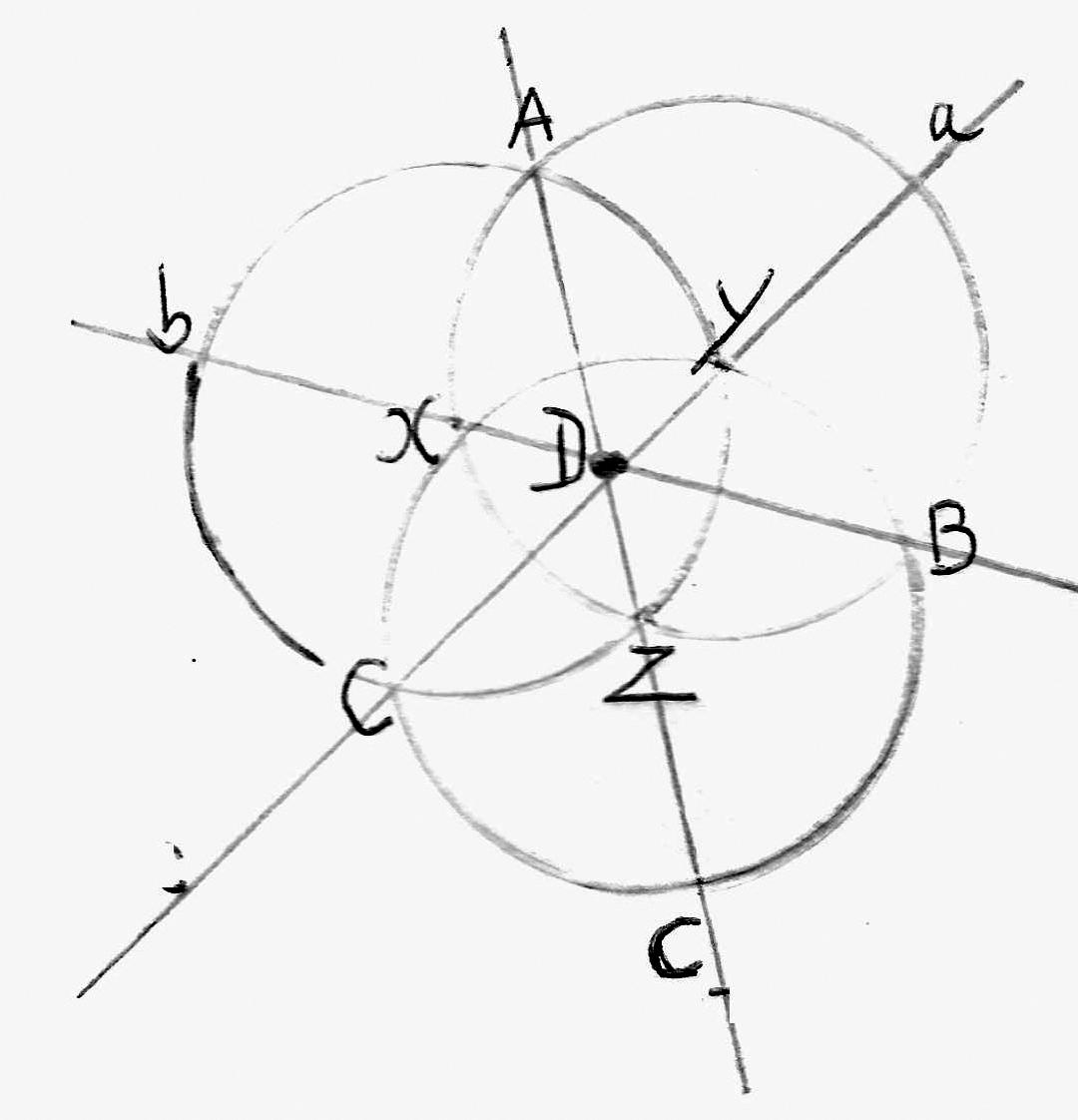

Ter verduidelijking heb ik in een tekening wat letters aangebracht – het is een deel uit de grotere tekening.

Over het ontstaan van een gelijkzijdige driehoek

Teken eens drie cirkels X. Y, Z die ieder door het middelpunt van de twee andere gaan. Er ontstaan drie grote bladeren: AYZX; YZCX; XYBZ  en door de punten van ieder blad trek je een rechte lijn: a, b en c. Het resultaat is het belangrijke feit dat deze drie rechten elkaar in één punt D snijden. Dat kan niet anders, want dan zouden de drie grote bladeren uit ongelijke boogstukken moeten bestaan. En dan zou echter iedere cirkel onmogelijk door het middelpunt van de beide andere kunnen gaan.



meetkunde-strakosch-3-1















Voor twee van de drie punten pas je nu toe wat voor deze tekening al werd gezegd, (meetkunde 4-3) wanneer je de cirkelmiddelpunten op de drie rechten steeds verder naar buiten op laat schuiven. Zodra deze middelpunten in het oneindige vallen, worden de ieder door twee punten gaande cirkelbogen tot rechten:

In deze tekening (uit 4-3) is er 1 zo’n rechte lijn ontstaan; hier doet Strakosch
meetkunde-53

het met 2 punten en dan zie je de rechte lijnen – die met de vele steeds vlakker wordende boogjes ontstaan:
meetkunde-strakosch-3
Je.kan echter ook, zoals hieronder, de middelpunten op de drie rechten in plaats van naar buiten, ook naar binnen laten verschuiven, naar het middelpunt van de driehoek toe, het snijpunt van de drie rechten. Daarbij worden de boogstukken tussen elke twee punten meer gebogen. Wanneer tenslotte de drie middelpunten met het snijpunt van de drie rechten samenvallen, dan ontstaat een drievoudige cirkel door de drie punten. (Worden bij het opschuiven naar binnen de drie middelpunten even ver van het snijpunten van de drie rechten genomen, wat vrij staat, dan liggen de snijpunten van de deze cirkels op dezelfde rechten – en wel op het gepuncteerde deel.):
meetkunde-54

Wanneer je de beweging van de middelpunten naar buiten en naar binnen in dezelfde tekning weergeeft, krijg je een cirkel waarin een gelijkzijdige driehoek ingeschreven is, een van de basisfiguren van de geometrie.

Op basis van wat zojuist werd opgemerkt en door de tekeningen hoef je het trekken van rechte lijnen in regelmatige cirkelvelden niet meer als een vreemd, erbij gehaald element te zien..

Ook het vierkant kun je in het cirkelveld intekenen.

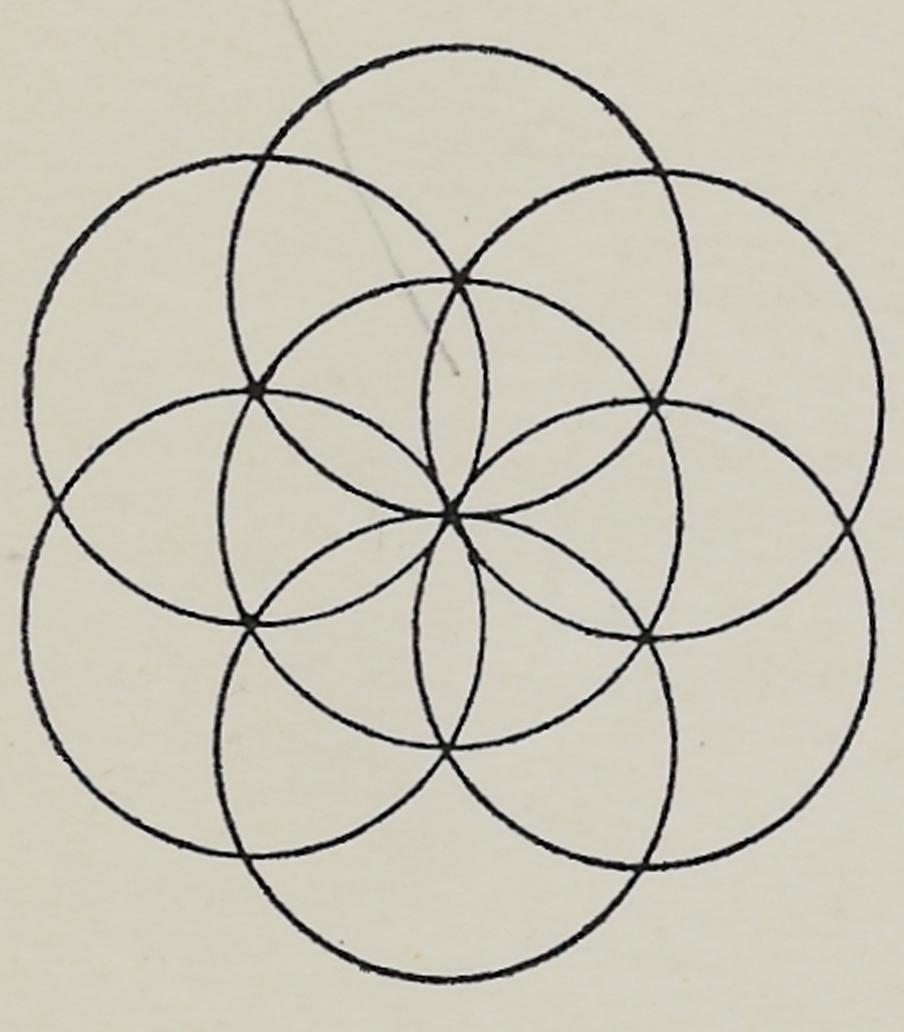

In de middencirkel van een ‘bloem’ teken je een zeshoek:

meetkunde-31















meetkunde-strakosch-4-1
Op  iedere hoek komen twee grote bladeren bij elkaar waarvan de middelpunten (deels verlengd en gepuncteerd) loodrecht op de zijden van de zeshoek staan die door de aanliggende kleine blaadjes gevormd worden. Ieder door een van de hoekpunten gaande cirkels snijdt op de middellijnen de lengte van zeshoekszijde. De verbindingslijnen van deze punten zijn de vier zijden van de zo ontstane zes vierkanten.

Snijd je de inzet tussen de vierkanten weg en breng je de vierkanten omhoog, dan krijg je een doosje. De vlakken kunnen binnen en buiten (wanneer je de tekening op de achterkant met behulp van de middelpunten nog een keer maakt) met behulp van de cirkels, gekleurd worden. –

Tussen ieder twee vierkanten ligt een klein blad. Snijd je ze langs hun middellijn door en schuif je de zo ontstane tussenruimten over elkaar, dan krijg je een schaal.
